BladeModeler 是一个专门针对旋转机械部件、进行快速3-D设计的非常易于使用的工具软件，它由三模块组成:

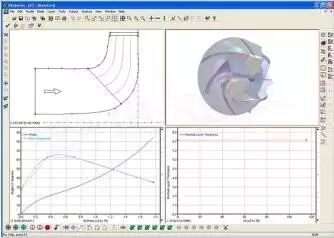

模块一：BladeGen

用于绘制静止或旋转叶轮机械部件：

• 离心压缩机，泵或者鼓风机

• 径向透平

• 轴流风扇、诱导轮、轴流式压缩机或轴流式透平.

• 扩压器、回流器、导向叶片

模块二：DesignModeler

给叶片加入额外特征的CAD工具:圆角，叶片修剪，保护罩

• 创建流体域

• 创建机壳、 蜗壳等

模块三：BladeEditor

• 是DM的扩展功能，为BladeGen和DM之间提供无缝几何接口。

BladeModeler主要功能：

功能一：可以快速创建叶片的三维模型；

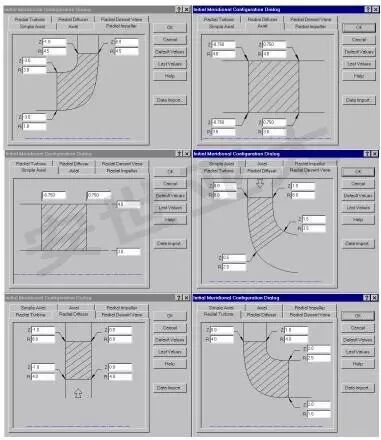

• 内置各类型风机的模型库；

• 直观的方便的建模方法。

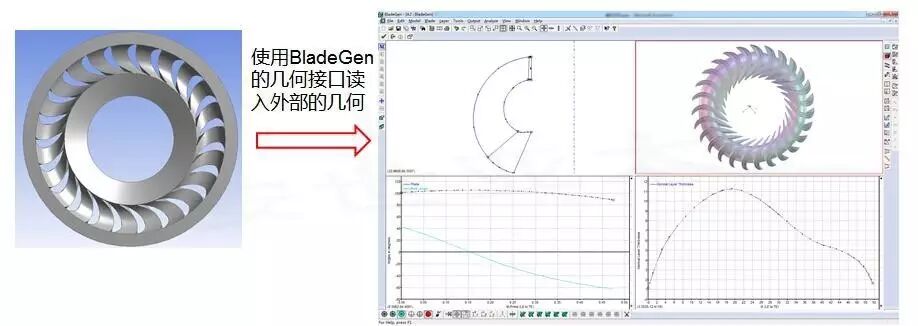

功能二：导入外部的叶片几何，了解原叶轮的设计参数，并方便对叶片进行修改；

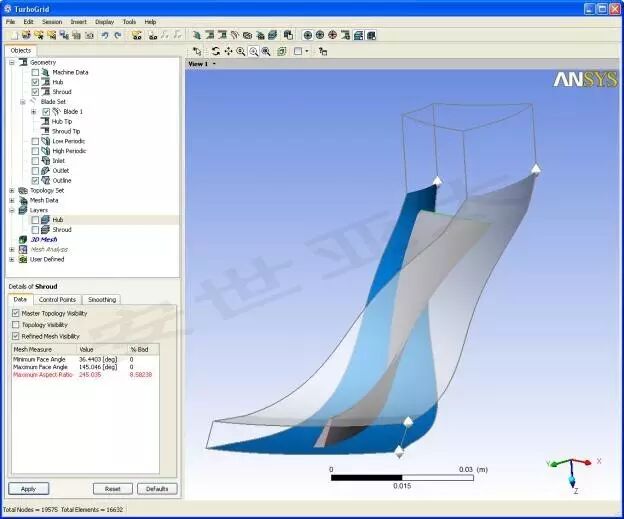

功能三：与网格划分工具TurboGrid连接，快速生成六面体网格；

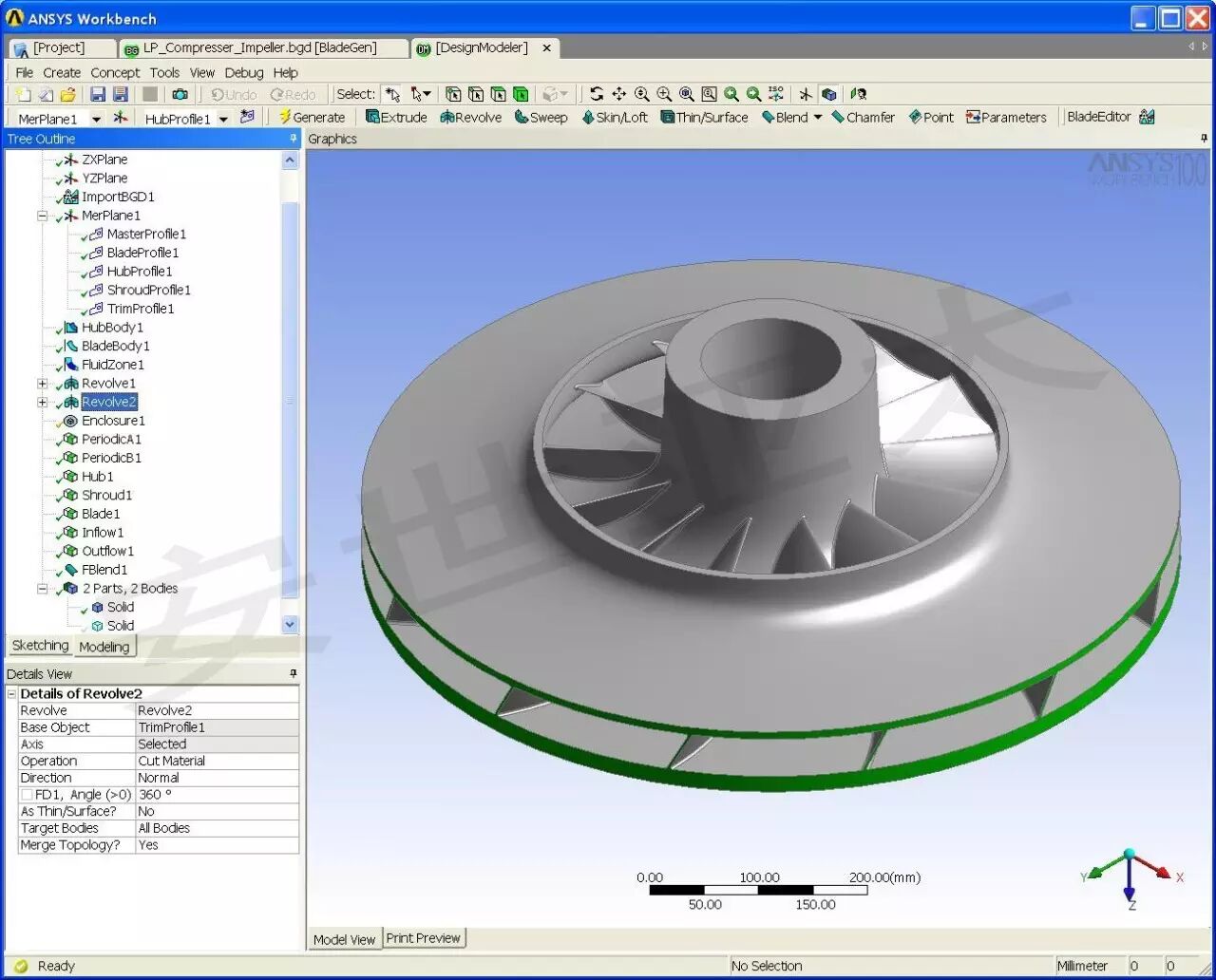

功能四：使用DesignModeler进行几何模型的细节修改；

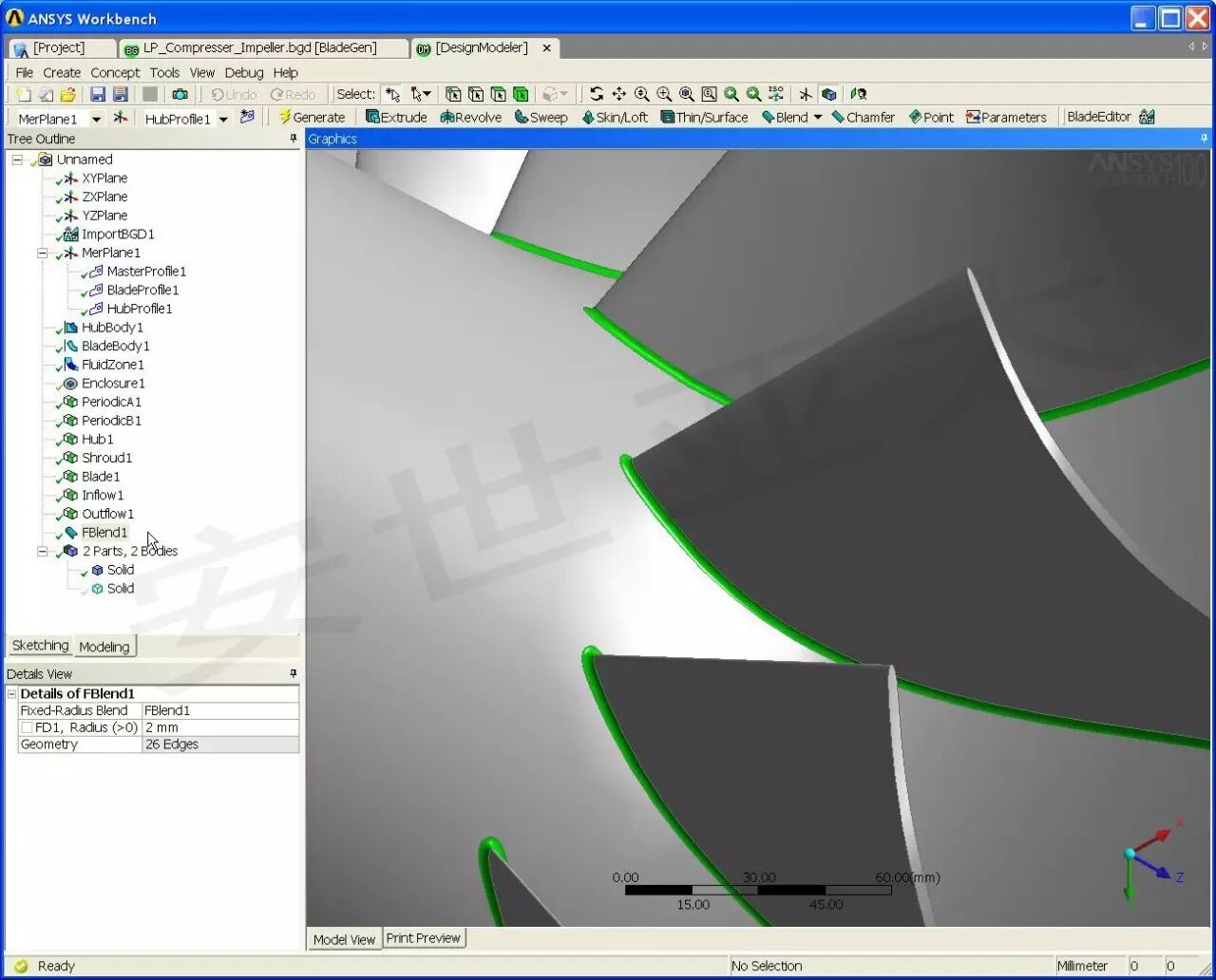

• 创建额外特征的CAD工具:圆角，叶片修剪，保护罩等；

• 提取流体区域。

更多技术问题和资料，请联系广州安世技术部techsupp.gz@peraglobal.com
